Feuer gehört zu den größten Risikofaktoren für Immobilien – und für die darin lebenden und arbeitenden Menschen. Dementsprechend strikt sind die im Baurecht formulierten Brandschutzziele. Sie stellen hohe Anforderungen an die Planung von Objekten und begründen den vorbeugenden Brandschutz in der technischen Gebäudeausrüstung als reales Haftungsrisiko für alle am Bau beteiligten Gewerke.
Ein Lehrsatz der Landesfeuerwehrschulen besagt, dass ein Haus immer entlang der Haustechnik ausbrennt: Im Falle eines Brandes können Flammen und Rauch über Rohrleitungen und Bodenabläufe in das darüber liegende Geschoss dringen. Daraus folgt nicht nur, dass die Brandweiterleitung zu den größten Gefahren im Brandfall zählt, sondern auch, dass die Rohre und Systeme der Wasserzu- und -ableitung zu den potentiellen Schwachstellen gehören. Daraus resultiert eine besondere Verantwortung für Entwässerungstechnik – auf die der Entwässerungsspezialist ACO Haustechnik u.a. mit einer Brandschutzausführung der Edelstahl-Duschrinne ACO ShowerDrain E+ reagiert hat.
In der Brandschutzausführung ist die ACO ShowerDrain E+ zweiteilig. Die schützende Technik befindet sich im Brandschutzablaufkörper aus Edelstahl, der mit einem herausnehmbaren Brandschutz-Geruchverschluss ausgestattet ist. Die bodenebene Design-Duschrinne hat hier die Funktion eines Aufsatzstücks und wird nach Abschluss der Mörtelarbeiten installiert.

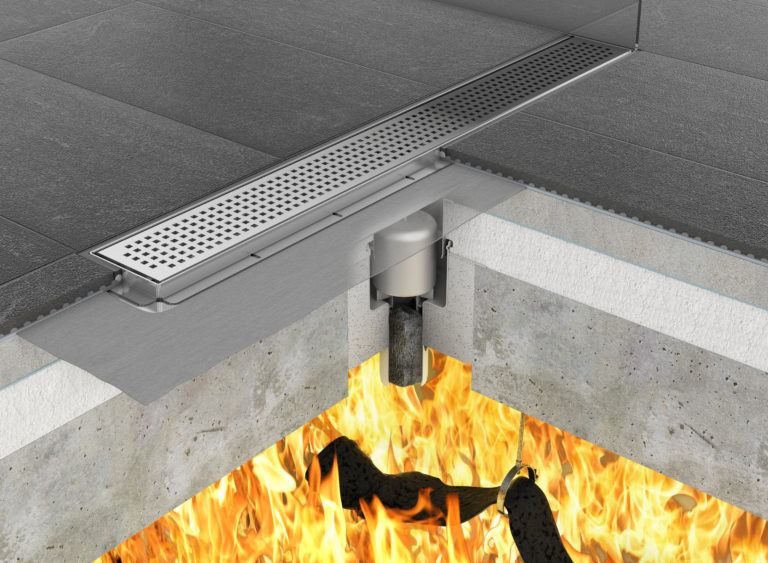

Die Funktion der Brandschutzduschrinne kann man wie folgt beschreiben: Im Brandfall dringen Rauch und Hitze in den Ablaufkörper der Duschrinne. In den ersten Minuten verhindert die Sperrwasservorlage eine Weiterleitung des Rauches in das darüber liegende Geschoss. Ab Temperaturen über 150 Grad Celsius verschließt die Brandschutzkartusche den Stutzen des Ablaufkörpers und unterbindet die Weiterleitung von Rauch und Feuer für über 120 Minuten. Das Trägermaterial der Brandschutzkartusche ist mit einer Intumeszenzmasse umhüllt, die sich bei Hitzeeinwirkung über 150 Grad ausdehnt. Während dieses Vorgangs zersetzt sich das Trägermaterial und blockiert den Stutzen. Somit ist der Durchgang für Rauch und Feuer verschlossen.
Um die Feuerwiderstandsklassen R30 bis R120 zu erfüllen, sind auch die Mindestmaße für Deckendicken zur berücksichtigen:
- 100 Millimeter bei Verwendung des ACO Fit-in Einbausets
- 150 Millimeter ohne ACO Fit-in.
Das ACO Fit-in Einbauset erlaubt nicht nur eine Deckendicke ab 100 Millimeter, es erleichtert auch die Arbeit, da Zeit für den sonst notwendigen Schalungsbau sowie Zeit für Mörtelzubereitung, Mörteltrocknung oder Reinigungsarbeiten der Werkzeuge eingespart wird. Es wurde speziell für das mörtellose Verschließen der verbliebenen Hohlräume – nach Einsetzen des Bodenablaufs – in eine Kernbohrung konzipiert.
Neben den Vorteilen beim Einbau überzeugt die ACO ShowerDrain E+ durch weitere Eigenschaften:
- optionale Sekundärentwässerung
- serienmäßig werkseitig angebrachte Dichtmanschette
- erfüllt höchste Wassereinwirkungsklasse W3-I gemäß DIN 18534
- erfüllt alle Schallschutzstufen (SSt I-III nach VDI 4100)
Um Verschmutzungen zu vermeiden und eine hochwertige Oberflächenoptik zu erreichen, sind Rinnenkörper und Designroste elektropoliert. Das garantiert ein Maximum an Sicherheit und Hygiene, leichte und schnelle Reinigung sowie einen geringen Wartungsaufwand. Die Roste in unterschiedlichen Designvarianten haben eine Breite von 80 Millimetern, die sichtbare Breite der Rinne beträgt 84 Millimeter. Die Höhe des Fliesenrahmens beträgt serienmäßig 12 Millimeter und kann auf individuellen Wunsch bis 30 Millimeter gefertigt werden, zum Beispiel bei Natursteinbelägen.
Die Abflusswerte der ACO ShowerDrain E+ betragen 0,5 l/s bei 10 Millimeter Aufstau bzw. 0,65 l/s bei 20 Millimeter Aufstau (DIN EN 1253-1). Die Einbauhöhe beläuft sich, abhängig vom gewählten Ablauftopf, auf 53 bis 97 Millimeter (ohne Fit-in) bzw. 56 bis 97 Millimeter (mit Fit-in).
