Wärmebildkameras haben sich in den letzten Jahren in vielen beruflichen Umfeldern verbreitet. Ihre Handhabung ist einfach, ein Wärmebild ist schnell gemacht. Im ersten Teil des Fachartikels erklärt die Autorin Christiane Buchgeister die Grundlagen eines guten Wärmebildes und geht dabei auf die unveränderlichen Einstellungen ein. Der zweite Teil handelt von den zu verändernden Einstellungen bei der Bildaufnahme (Level und Span, Paletten und Isotherme sowie Objektparameter). Zugleich gibt die Autorin praktische Hinweise für eine perfekte Bildaufnahme.
Die veränderlichen Einstellungen – Bildoptimierung und Temperaturmessung
1. Level und Span
Nach Wahl des geeigneten Messbereichs (siehe Abschnitt 2) erfolgt die Feinjustierung von Kontrast und Helligkeit im Wärmebild durch das Anpassen des angezeigten Temperaturintervalls. Im manuellen Modus können die in der Palette verfügbaren Falschfarben gezielt auf die Temperaturen des Objekts von Interesse verteilt werden. Im automatischen Modus wählt die Kamera dagegen die kälteste und wärmste scheinbare Temperatur im Bild als untere und obere Grenze des momentan angezeigten Temperaturintervalls.
Eine gute, das heißt problemspezifische Skalierung des Wärmebildes ist ein wesentlicher Schritt bei der Interpretation des Bildes und wird leider häufig unterschätzt!
2. Paletten und Isotherme
Paletten stellen Intervalle mit jeweils gleichen scheinbaren Temperaturen in unterschiedlichen Farben dar. Sie übersetzen also eine bestimmte Strahlungsintensität in eine spezifische Farbe. Häufig verwendete Paletten sind die Grau-, Eisen- und Regenbogenpalette. Grautöne sind besonders geeignet, um kleine geometrische Details aufzulösen aber weniger gut für die Anzeige kleiner Temperaturunterschiede. Die Eisenpalette ist sehr intuitiv und damit auch für Laien leicht zu verstehen. Sie bietet eine gute Balance zwischen geometrischer und thermischer Auflösung. Die Regenbogenpalette ist bunter und wechselt zwischen dunklen und hellen Farben. Dadurch ergibt sich ein starker Kontrast, der bei Objekten mit unterschiedlichen Oberflächen oder vielen unterschiedlichen Temperaturen zu einem sehr unruhigen Bild führen kann.
Die Isotherme ist eine Messfunktion, die ebenfalls ein bestimmtes Intervall gleicher scheinbarer Temperatur bzw. Strahlungsintensität in einer – von den Palettenfarben abweichenden – Farbe darstellt. Mit ihr können Wärmemuster im Bild noch deutlicher hervorgehoben werden.
3. Objektparameter

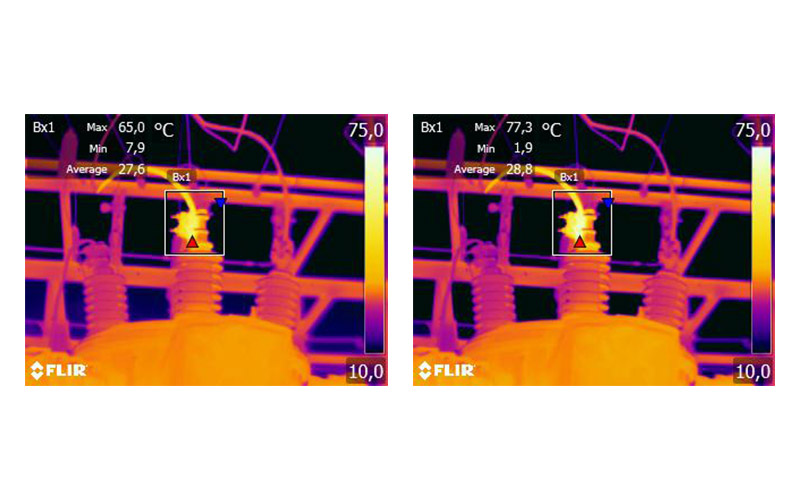

Nicht nur das Wärmebild und seine visuelle Darstellung können bei radiometrisch gespeicherten Bildern nachbearbeitet werden. Es ist auch möglich, die Einstellungen zu ändern, die relevant für die Berechnung der Temperaturen sind. Für die Praxis heißt das, dass z.B. der Emissionsgrad und die reflektierte scheinbare Temperatur im Nachhinein geändert werden können. Sollte man feststellen, dass diese Parameter falsch eingestellt waren oder möchte man später weitere Messpunkte auf anderen Oberflächen hinzufügen, so werden die Temperturmesswerte im Bild den Änderungen entsprechend neu und richtig berechnet.
Aufnahme – Hinweise für die Praxis
Die folgende Liste sammelt einige Tipps für die Praxis. Bitte beachten Sie, dass sie jedoch keine vollständige Verfahrensbeschreibung darstellt.
- Vergewissern Sie sich, dass die Kamera radiometrische Bilder aufnimmt.
- Wählen Sie eine geeignete Aufnahmeposition:
- Beachten Sie die Strahlungsverhältnisse.
- Überprüfen Sie, ob das Objekt frei sichtbar ist und in angemessener Größe und Position abgebildet wird.
- Überprüfen Sie den Temperaturmessbereich und achten Sie darauf, dass er weiterhin passend gewählt ist, falls Sie den Emissionsgrad ändern.
- Fokussieren Sie.
- Verwenden Sie ein Stativ für eine Aufnahme ohne Verwackeln.
- Führen Sie eine thermische Bildoptimierung durch.
- Notieren Sie Objektbezeichnung, Objektgröße, tatsächliche Entfernung, Umgebungsbedingungen und Betriebsbedingungen.
Das Bearbeiten des Wärmebildes ist am einfachsten am gespeicherten oder „eingefrorenen“ Bild. Da Sie also nicht alles direkt vor Ort machen müssen, können Sie Gefahrenbereiche direkt nach der Aufnahme schnell verlassen. Nehmen Sie, wenn möglich, lieber einige Bilder mehr auf als eines zu wenig – auch aus unterschiedlichen Richtungen. So können Sie später bei der Auswertung in Ruhe das Beste aussuchen.
Fazit: Keine Zaubertricks notwendig
Um ein gutes Wärmebild aufzunehmen bedarf es keiner Zaubertricks. Solides Handwerk und sauber ausgeführte Arbeit reichen aus. Viele der erwähnten Punkte mögen trivial klingen und – vor allem Hobbyfotografen – schon lange bekannt sein. Selbstverständlich spielt die Ausrüstung eine gewisse Rolle. Mit besseren, sprich hochauflösenden Kameras können auch kleine Abweichungen schnell lokalisiert werden und ohne Fokussierungsmöglichkeit ist es schwieriger ein scharfes Bild aufzunehmen. Dennoch sind hochwertige Kameras keine Garantie für gute Bilder, wenn schlecht gearbeitet wird. Die Grundlage für gutes und professionelles Arbeiten sind Ausbildung und Training im Bereich Thermografie, Austausch mit anderen Thermografen und natürlich die eigene praktische Erfahrung.
